Domain

1 Domain Of Batch​

2 Job​

  • 레퍼런스
  • 잡은 중단이나 상호작용 없이 처음부터 끝까지 실행되는 처리이다.
  • 잡은 여러개의 스텝이 모여 이뤄질 수 있다.
  • 잡의 플로우는 조건부일 수 있다.
  • Job은 전체 배치 프로세스를 캡슐화하는 엔티티다.
  • 다른 Spring 프로젝트와 마찬가지로 Job은 XML 구성 파일 또는 Java 기반 구성과 연결된다.
  • Spring Batch에서 Job은 단순히 Step 인스턴스의 컨테이너다.
  • Job을 설정할 때 아래와 같은 요소를 설정한다.
    • 잡의 이름
    • Step 인스턴스의 정의와 순서 지정
    • job의 재실행 여부

3 JobInstance​

  • 레퍼런스
  • JobInstance란 Job의 실행을 논리적으로 표현한 것이다.
  • 잡의 이름과 잡의 논리적 시행을 위해 제공되는 교유한 식별 파라미터의 모음이라고 할 수 있다.
  • JobInstance는 JobParameters를 가지고 실행된 Job을 의미한다.
  • 식으로 나타내면 이와 같다. JobInstance = Job + JobParameters
  • JobInstance는 한 번 성공적으로 완료되면 다시 실행시킬 수 없다.
  • JobInstance는 잡 이름과 전달된 식별 파라미터로 식별되므로 , 동일한 식별 파라미터를 사용하는 잡은 한 번만 실행할 수 있다.

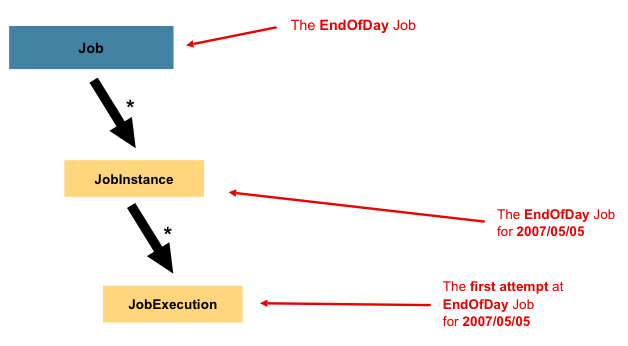

JobInstance란?

위 다이어그램의 EndOfDay Job과 같이 하루가 끝날 때 한 번 실행해야 하는 배치 작업을 생각해보자. End Of Day Job이 하나 있지만 Job의 개별적인 실행은 별도로 추적해야 한다. 예를 들어 1월 1일에 실행되는 JobInstance가 있고 1월 2일에 실행되는 JobInstance도 있다. 1월 1일 실행된 JobInstance가 처음 실패하고 다음 날 다시 실행되는 경우에도 여전히 1월 1일의 JobInstance다. 즉 각 JobInstance에는 여러 개의 JobExecution이 있을 수 있다.

2.3 JobParameters​

  • 레퍼런스
  • JobInstance를 다른 JobInstance와 구별시켜주는 것이 JobParameters다.
  • JobParameters는 배치 작업을 시작하는데 사용되는 파라미터들을 가지고 있는 객체다.

Figure. Job Parameters

  • EndOfDay Job과 같이 하루가 끝날 때 한 번 실행해야 하는 배치 작업을 생각해보자.
  • JobInstance = Job + JobParameters다.
  • 1월 1일과 1월 2일이라는 개의 JobParameter 객체를 가지고 하나의 잡을 실행한다.
    • 1월 1일이라는 JobParameter를 가지고 실행한 JobInstance
    • 1월 2일이라는 JobParameter를 가지고 실행한 JobInstance
  • 따라서 Job은 JobInstance와 일대다 관계이다.

4 JobExecution​

  • 레퍼런스
  • JobInstance이 Job의 실행을 논리적으로 표현한 것이라면 JobExecution은 실제 실행을 의미한다.
    • JobExecution는 JobInstance의 한번의 시도를 나타낸다.
    • 따라서 잡을 실행할 때마다 매번 새로운 JobExecution을 얻게 된다.
  • 잡을 실행하며 발생한 정보를 저장한다.
    • 아래 참고

JobInstance와의 관계

  • JobInstance과 JobExecution은 일대다 관계이다.
  • JobExecution은 Job의 실행 결과로서 FAILED 또는 COMPLETED 상태를 가지고 있다.
  • JobExecution이 COMPLETED면 JobInstance는 실행이 완료된 것으로 간주해 재실행하지 않는다.
    • 즉 더이상 JobExecution이 생성되지 않는다.
  • JobExecution이 FAILED면 JobInstance는 실행이 완료되지 않은 것으로 간주해 재실행이 가능하다.
    • JobExecution이 더 생성될 수 있다.
  • JobExecution이 COMPLETED가 될 때가지 JobInstance가 여러번 시도될 수 있다.

Table. JobExecution Properties

PropertyDefinition
StatusA BatchStatus object that indicates the status of the execution. While running, it is BatchStatus#STARTED. If it fails, it is BatchStatus#FAILED. If it finishes successfully, it is BatchStatus#COMPLETED
startTimeA java.util.Date representing the current system time when the execution was started. This field is empty if the job has yet to start.
endTimeA java.util.Date representing the current system time when the execution finished, regardless of whether or not it was successful. The field is empty if the job has yet to finish.
exitStatusThe ExitStatus, indicating the result of the run. It is most important, because it contains an exit code that is returned to the caller. See chapter 5 for more details. The field is empty if the job has yet to finish.
createTimeA java.util.Date representing the current system time when the JobExecution was first persisted. The job may not have been started yet (and thus has no start time), but it always has a createTime, which is required by the framework for managing job-level ExecutionContexts.
lastUpdatedA java.util.Date representing the last time a JobExecution was persisted. This field is empty if the job has yet to start.
executionContextThe “property bag” containing any user data that needs to be persisted between executions.
failureExceptionsThe list of exceptions encountered during the execution of a Job. These can be useful if more than one exception is encountered during the failure of a Job.

5 Step​

  • 레퍼런스
  • Job은 하나 이상의 Step으로 구성된다.
  • Step은 실제 배치 작업을 정의하고 제어하는 데 필요한 모든 정보를 가지고있다.
  • 배치 작업으로 처리하고 싶은 로직을 Step에 정의한다.
  • 예를 들어 파일에서 데이터베이스로 데이터를 적재하는 로직
  • Step 참고

6 StepExecution​

  • 레퍼런스
  • StepExecution은 Step의 한번의 시도를 나타내는 객체다.
  • 즉 Step이 실행될 때마다 새로운 StepExecution이 생성된다.

JobExecution과의 관계

  • JobExecution과 StepExecution의 관계는 일대다 관계이다.
  • 하나의 Job을 여러 Step으로 구성했을 때 StepExecution은 하나의 JobExecution을 부모로 가진다.
  • JobExecution의 모든 자식 StepExecution이 정상적으로 완료 되어어야 JobExecution이 정상적으로 완료된다.
  • JobExecution의 자식 StepExecution 중 하나라도 실패하면 JobExecution은 실패한다.

StepExecution의 속성들

PropertyDefinition
StatusA BatchStatus object that indicates the status of the execution. While running, the status is BatchStatus.STARTED. If it fails, the status is BatchStatus.FAILED. If it finishes successfully, the status is BatchStatus.COMPLETED.
startTimeA java.util.Date representing the current system time when the execution was started. This field is empty if the step has yet to start.
endTimeA java.util.Date representing the current system time when the execution finished, regardless of whether or not it was successful. This field is empty if the step has yet to exit.
exitStatusThe ExitStatus indicating the result of the execution. It is most important, because it contains an exit code that is returned to the caller. See chapter 5 for more details. This field is empty if the job has yet to exit.
executionContextThe “property bag” containing any user data that needs to be persisted between executions.
readCountThe number of items that have been successfully read.
writeCountThe number of items that have been successfully written.
commitCountThe number of transactions that have been committed for this execution.
rollbackCountThe number of times the business transaction controlled by the Step has been rolled back.
readSkipCountThe number of times read has failed, resulting in a skipped item.
processSkipCountThe number of times process has failed, resulting in a skipped item.
filterCountThe number of items that have been “filtered” by the ItemProcessor.
writeSkipCountThe number of times write has failed, resulting in a skipped item.

7 ExecutionContext​

  • 레퍼런스
  • Job 또는 Step 실행 중 필요한 상태 정보를 저장하는 Key-Value 형태의 데이터 구조입니다.
  • StepExecution 스코프 또는 JobExecution 스코프에서 사용 가능한 콜렉션이다.

Spring Batch Meta-Data ERD

  • StepExecution 스코프에서 사용 가능한 ExecutionContext는 BATCH_STEP_EXCUTION_CONTEXT에 저장된다.
  • JobExecution 스코프에서 사용 가능한 ExecutionContext는 BATCH_JOB_EXCUTION_CONTEXT에 저장된다.

8 JobRepository​

  • 레퍼런스
  • 배치 잡 실행 중 오류가 발생하면 어떻게 복구할까?
    • 실행 중 오류가 발생했을 때 어떤 처리를 하고 있었는지 기록해야 다시 잡을 오류 발생 이전의 상태를 가지고 재시작될 수 있다.
    • 즉 잡의 상태를 저장하는 기능이 필요한데 스프링 배치는 잡의 상태를 JobRepository에 저장해 관리한다.
  • JobRepository는 다양한 배치 수행과 관련된 데이터(시작 시간, 종료 시간, 상태, 읽기 쓰기 횟수 등)뿐만 아니라 잡의 상태를 유지 관리한다.
    • JobRepository는 오류 발생 복구를 위 한 잡의 상태 저장 뿐만아니라 모니터링 영역에서도 유용하게 사용된다.
  • JobRepository는 일반적으로 관계형 데이터베이스를 사용하며 스프링 배치 내의 주요 컴포넌트가 공유한다.
  • JobRepository 참고

9 JobLauncher​

  • 레퍼런스
  • JobLauncher는 Job을 실행하는 인터페이스다.
    • 실행할 Job과 JobParameters를 받아 Job을 실행하고 JobExecution을 반환한다.
    • 잡을 실행하는 역할 이외에도 잡의 재실행 가능 여부 검증, 잡의 실행 방법(현재 스레드에서 실행할지 스레드 풀을 통해 실행할지 등), 파라미터 유효성 검증 등을 처리한다.
  • 스프링 부트를 사용하면 JobLauncher 빈이 자동 등록된다.
    • 스프링부트에서는 JobLauncherApplicationRunner가 자동으로 JobLauncher을 실행시킨다.
    • 따라서 일반적으로 JobLauncher를 직접 다루진 않는다.

JobLauncher Interface

public interface JobLauncher {

public JobExecution run(Job job, JobParameters jobParameters)
            throws JobExecutionAlreadyRunningException, JobRestartException,
                   JobInstanceAlreadyCompleteException, JobParametersInvalidException;
}
