Process-Synchronization

1 Process Synchronization

• 협력적 프로세스는 다른 프로세스의 실행에 영향을 주거나 영향을 받는 프로세스이다
• 협력적 프로세스들은 논리 주소 공간을 직접 공유하거나 메시지에 의해서 데이터를 공유한다
• 공유 데이터에 대한 동시 접근은 데이터의 비일관성을 초래할 수 있다
• Process Synchronization 은 협력적 프로세스들의 질서있는 실행을 보장하여 데이터의 일관성을 유지하는 메커니즘이다

1.1 Race Condition

• 동시에 여러 개의 프로세스가 동일한 자료를 접근하여 조작하고, 그 실행 결과가 접근이 발생한 특정 순서에 의존하는 상황을 의미한다.
• 실행 결과가 공유 변수의 마지막으로 접근한 프로세스에 의해서 좌우된다

예시 1

• Thread1 과 Thread2가 공유변수 balance의 값을 증가시키는 상황
• 0x195 : balance의 메모리 주소
• %eax : 레지스터

1-1

• balance의 값을 eax 레지스터로 옮김

1-2

• eax 레지스터의 값을 1 증가시킴

1-3

• eax의 값을 balance로 옮김

1-4

• Context siwthching 발생

1-5

• balance의 값을 eax로 옮김

1-6

• eax의 값을 1 증가

1-7

• eax의 값을 balance로 옮김

1-8

• 최종적으로 balance의 값이 102가 됨

예시 2

• Race Condition 이 발생하는 예시를 살펴보자

2-1

2-2

2-3

• 0x19d 번지의 명령을 수행하기 전 context switch 발생

2-4

2-5

2-6

2-7

2-8

• Context siwtch 발생

2-9

• eax의 값을 balance로 옮김

2-10

• 최종적으로 balanc의 값이 101이 되었다 이는 우리가 원하는 결과가 아니다

2 The Critical-Section Problem

• 여러 프로세스가 공유 데이터를 동시에 사용하기를 원하는 경우 각 프로세스의 code segment에는 공유 데이터를 접근하는 critical section이 존재한다.
• race conditiond을 방지하기 위해 하나의 프로세스가 critical section에 있을 때 다른 모든 프로세스는 critical section에 들어갈 수 없어야한다.

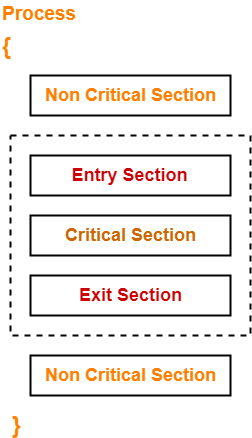

critical section

• critical section은 공유 데이터를 접근하는 구역
• 각 프로세스는 critical section으로 진입하려면 진입 허가를 요청해야 한다.
• entry section
  • critical section으로 진입하기 위해서 진입 허가를 요청하는 코드 부분
  • 예) Lock 획득하기
• exit section
  • critical section을 빠져나오는 코드 부분
  • 예) Lock 반납하기

2.1 Critical-Section Problem의 해결 법

인터럽트를 비활성화 한다

• 인터럽트를 비활성화 하면 한 프로세스가 CPU를 빼앗기는 일 없이 Critical-Section을 모두 실행 후 빠져나간다
• 즉 공유 데이터를 프로세스들이 순차적으로 접근하기 때문에 race condition이 발생하지 않는다
• 단일 처리기 환경에서만 적용할 수 있다
  • 인터럽트를 비활성화하기 위해서 메세지를 모든 처리기에 보내야한다.
  • 이는 상당한 시간을 소비하고 시스템 효율을 떨어뜨린다
  • 또한 시스템 클록에 대한 영향도 고려해야 한다

Nonpreemptive Kernel

• Nonpreemptive Kernel은 한 프로세스가 커널 모드로 실행 중일 때 다른 프로세스가 CPU를 선점할 수 없다는 것을 의미한다
• 커널 안에서 오직 하나의 프로세스만 활성화 되기 때문에 커널 데이터는 race condition으로 부터 자유롭다.
• 그러나 Preemptive Kernel의 경우 race condition이 발생할 수 있다

소프트웨어적 해결법

• 대표적으로 Peterson's Solution(피터슨 해결안)이 있다
• 허나 현대의 컴퓨터 구조에서 올바른 작동이 보장되지 않는다

하드웨어적 해결법

• 원자적인 하드웨어 명령어를 이용해 Critical-Section Problem을 해결한다
• TestAndSet instruction
• Compared and Swap instruction

세마포어

• Critical-Section Problem을 해결하기 위한 추상적인 자료형
• Busy-wait 방식과 block/wakeup 방식이 있다

Using high-level synchronization construct

• Monitor

2.2 critical section Problem 해결법의 충족 조건

• critical section Problem을 해결하려면 아래 세 가지 요구조건을 충족해야한다.

• Mutual Exclusion(상호배제)
  • 한 프로세스가 critical section에 들어가면 수행 중이면, 다른 모든 프로세스들은 critical section에 들어갈 수 없다
• Progress(진행)
  • critical section에서 실행되는 프로세스가 없는 상태에서 critical section에 들어가고자 하는 프로세스가 있으면 critical section에 들어가게 해줘야 한다.
• Bounded Wating(한정된 대기)
  • 프로세스가 critical section에 들어가려고 요청한 후부터 그 요청이 허용될 때까지 다른 프로세스들이 critical section에 들어가는 횟수에 한계가 있어야한다.
  • 즉 starvation 현상이 없어야 한다

2.3 Critical-Section Problem 해결책

• 충족 조건을 만족하지 못하는 알고리즘 2 가지 예시를 살펴보자

Algorithm 1

int turn = 0; // Synchronization Variable: Process0의 차례로 초기화

do{
  while(turn != 0); // enrty section: 나의 차례인지 확인
  // Critical Section
  turn = 1; // exit section: 다음 차례로 Process1을 설정
} while (1);

• enrty section에서 자신의 차례인지 확인하고 Critical Section에 진입하기 때문에 상호배제 조건을 충족한다
• 그러나 만약 int turn = 1; 로 초기화 되어있고 Process1이 Critical Section에 들어가 있지 않고 러닝상태가 아닐 때 Process0은 Critical Section에 아무 프로세스도 없지만 들어갈 수 없어 Progress 조건을 충족하지 못한다

Algorithm 2

// Synchronization Variable 초기화
// Critical Section에 들어가고 싶은 Process는 자신의 플래그를 true로 설정해 의사를 표시한다
bool flag[2] = [false, false];

do{
  flag[i] = true 	// Critical Section에 들어가고 싶다고 표시
  while(flag[j]);	// 상대 Process가 들어가고 싶은지 확인
  // Critical Section
  flag[i] = false // exit section: 일을 마치고 플래그를 false로 설정
} while (1);

• 프로세스1이 flag[1] = true로 설정하고 곧바로 컨텍스트 스위칭 후 프로세스2가 flag[2] = true로 설정하면 어떠한 프로세스도 Critical Section에 들어갈 수 없다
• Progress 조건 불만족

3 Peterson's Solution

• Critical Section Problem을 해결하는 대표적인 소프트웨어적 방법
• Mutual Exclusion, Progress, Bounded Wating 세 가지 요구조건을 모두 만족한다.

Peterson's Solution의 단점

• busy waiting(=spin lock)을 사용해 계속 CPU와 메모리를 쓰면서 기다리기 때문에 비효율적이다.

4 Synchronization Hardware

• 앞에서 본 소프트웨어적인 해결책인 Peterson's Solution은 Enrty Section 코드가 복잡하다
  • 그 이유는 Enrty Section 코드가 원자적이지 못해 중간에 CPU를 빼앗길 수 있기 때문이다
  • Enrty Section 코드를 실행하는 도중 CPU를 빼앗겨도 정상적으로 동작할 수 있게하기 위해서 코드가 복잡함
• 인터럽트 되지 않는 하나의 단위로서 특별한 하드웨어 명령어를 사용하면 Enrty Section 코드를 간결하게 작성할 수 있다
• 원자적인 하드웨어 명령어
  • test_and_set()
  • compare_and_swap()

test_and_set 예시

• test_and_set() 명령어는 아규먼트의 값을 반환하고 해당 값을 true로 세팅한다

bool lock = false;

do {
  while(test_and_set(lock)); // enrty section
  // crtical sections
  lock = false; // exit section
}

5 Semaphores

• Critical Section 문제를 해결하기 위한 추상적인 자료형
  • 추상적인 자료형이란 자료들과 그 자료들에 대한 연산들을 명기한 것이다
  • 아래에 Semaphores의 자료(value)와 그 자료에 대한 연산(P(), V())이 나온다
• 추상 자료형이기 때문에 여러 구현 방식이 있다
  • Busy-wait 방식과 block/wakeup 방식이 있으며 아래는 block/wakeup방식을 설명하고 있다.
  • critical section이 짧은 경우(경쟁이 심하지 않은 경우) Busy-wait 방식이 적절할 수 있다.
    • block/wakeup 오버헤드가 더 클 수 있으므로
  • 일반적으로는 block/wakeup 방식이 더 효율적이다.

5.1 Semaphores의 자료

value

• Synchronization Variable
• value는 그 가용한 자원의 개수로 초기화 된다
  • 자원을 사용하면 값이 감소, 방출하면 값이 증가 한다.
• 양수 : 현재 공유 자원이 놀고 있다
• 0 현재 놀고 있는 공유 자원이 없다
• 음수 : 현재 놀고 있는 공유 자원이 없어 프로세스가 wait queue에서 기다리고 있다

L

• 공유 자원이 모두 사용중일 때 공유 자원을 요청한 프로세스를 wait queue에 넣는다
• L 은 wait queue를 의미한다

5.2 Semaphores의 원자적 연산

• Semaphores는 value 초기화를 제외하고 아래와 같이 두가지 표준 원자적 연산만을 제공한다.
  • wait()
  • signal()
• 원자적 연산을 이용해 한 스레드가 세마포 값을 변경하면 다른 어떤 스레드도 동시에 동일한 세마포 값을 변경할 수 없다.

wait() 또는 P()

S.value--;
if(S.value < 0){
  S.L.add(process);
  block();
}

• 자원을 획득할때 사용한다.
• value를 1감소 시키고 value가 0보다 작다면 L(wait queue)에 추가하고 block된다.

signal() 또는 V()

S.value++;
if(S.value <= 0){
  process = S.L.remove();
  wakeup(process)
}

• 자원을 반납할때 사용한다.
• value를 1 증가시키고 value가 0이하하면 wait queue에서 기다리고 있는 프로세스를 queue에서 제거하고 wakeup시켜준다.

5.3 Semaphores 사용

semaphore mutex; // value를 1로 초기화한 semaphore를 특별히 mutex라고 한다

do {
  P(mutex); // entry section
  // critical section
  V(mutex);	// exit section
}

5.4 Mutex

• Semaphores는 그 가용한 자원의 개수 로 초기화 된다. 자원을 사용하면 세마포가 감소, 방출하면 세마포가 증가 한다.
• Mutex는 value(Synchronization Variable)를 1로 초기화 한 것을 의미한다.
• 즉 Critical Section에 하나의 프로세스만 들어가는 것을 의미한다.
• 다중 프로세스들 사이의 Critical Section 문제를 해결하기 위해 사용한다.

5.5 Semaphores의 문제점

• 저수준이라 개발자가 직접 사용하기 힘들다
• 정확성의 입증이 어렵다
• 자발적 협력이 필요하다
• 한번의 실수가 시스템에 치명적인 영향을 미친다
• 이를 극복하기 위해 Monitor라는 것을 사용한다.
  • Monitor는 Semaphores를 더 추상화한 고수준 솔루션이다


6 동기화 문제들

6.1 Bounded Buffer Problem

6.2 Readers and Writers Problem

• Readers and Writers Problem를 풀기 위해선 아래 두 가지 조건을 만족시켜야 한다
  • Writer가 DB에 접근하고 있을 때 다른 프로세스(Writer, Reader)는 접근할 수 없다
  • 한 Reader가 DB에 접근하고 있을 때 다른 Reader가 DB에 접근할 수 있다

해결법

• Writer가 DB 접근 허가를 받지 못한 상태에서는 모든 대기중인 Reader가 DB에 접근하게 해준다
• Writer는 대기 중인 Reader가 하나도 없을 때 DB 접근이 허용된다
• 일단 Writer가 DB에 접근 중이면 Reader들은 접근이 금지된다
• Writer가 빠져나가야만 Reader의 접근이 허용된다

해결법 예시

• 처음 공유 자원인 DB를 얻는 Reader가 P(db) 연산을 통해 DB를 얻는다
• 이후에 들어온 Reader는 미리 얻어진 DB를 그대로 사용한다
• 마지막으로 DB를 사용하고 나오는 Reader가 V(db) 연산을 통해 DB를 반납한다
• Reader들이 공유하는 공유 변수 readcount를 수정하기 위해선 mutex를 얻어야한다
• Reader가 끊임없이 도착한다면 writer는 starvation 문제를 겪을 수 있다

6.3 Dining Philosophers Problem

• Deadlock 발생 가능성이 있다
  • 모든 철학자가 동시에 왼쪽 젓가락울 집는 경우

해결책

• 젓가락을 둘다 집을 수 있을 때만 젓가락을 집을 수 있게 한다
• 짝수 철학자는 왼쪽 젓가락은 홀수 철학자는 오른쪽 젓가락을 먼저 집게 한다

젓가락을 둘다 집을 수 있을 때만 젓가락을 집을 수 있게 하는 방법

7 Monitor

7.1 Bounded Buffer Problem

7.2 Dining Philosophers Problem
